概  述

醫療隔離應急電源，是將應用于醫療2類場所的IT隔離電源與應急電源EPS進行集成設計，并采用一體化組屏方式，形成的安全、隔離型電源系統。

JGJ 312-2013《醫療建筑電氣設計規范》

第5.4.4規定：2類場所除手術臺驅動機構、X射線設備、額定容量超過5kVA的設備、非生命支持系統的電氣設備外，用于維持生命、外科手術、重癥患者的實時監控和其他位于患者區域的醫療電氣設備及系統的回路，均應采用醫療場所局部IT系統供電；

條款4.4.6規定：要求中斷供電時間≤0.5s的一級負荷中特別重要負荷，應設置應急電源，采用不間斷電源UPS或快速切換型應急電源EPS。

設計標準

《消防應急照明和疏散指示系統》（GB 17945-2010）

《醫療建筑電氣設計規范》（JGJ 312-2013）

產品圖片

技術特點

醫療應急電源EPS/UPS與安全隔離IT系統集成設計系統優點

1、采用一體化組屏方式，造型美觀，節省占地面積；

2、采用集成化與一體化方式，實現了統一生產、統一安裝與驗收；

3、實現集中智能化管理，方便設備維護，提高維護人員工作效率。

選型方案

1. 分散式供電設計方案：適用于小型單間重癥監護室、早產兒室、小心單間手術室、急診搶救室、心血管造影檢查室。

2. 集中式供電設計方案：適用于中型或者大空間重癥監護室、早產兒室、中型或大空間手術室、急診搶救室、心血管造影檢查室。

3. 具體詳情請參照底部《應用方案》

技術參數

規格型號：FEPS-LY-8~100kVA

充電器：輸入市電AC220/380V±15%  50Hz±5%

充電電壓：DC123V-DC560V

充電電流：3A-20A

充電方式：均充、浮充自動轉換

蓄電池

電池種類：密封鉛酸蓄電池

額定電壓：DC108V-480V

備用時間：180min，可根據需求選定30、60、90、120（min）

充電時間：<20h

應急逆變

應急電壓：AC380V±3%  50Hz±1%

輸出波形：正弦波（THD≤5%）

過載能力：≤120%正常運行

保護功能：輸入欠壓（可強制解除），過壓保護；輸出過載、短路、過熱保護。

應急切換：機械切換<0.25s，靜態切換<3ms

噪音：應急時≤50dB

型號規格

本公司產品規格型號齊全，能滿足用戶的多種規格功率設計需求，以下部分主機規格外形尺寸僅供參考，定制型號規格請咨詢客服人員。

應用方案

一、分散式供電設計方案

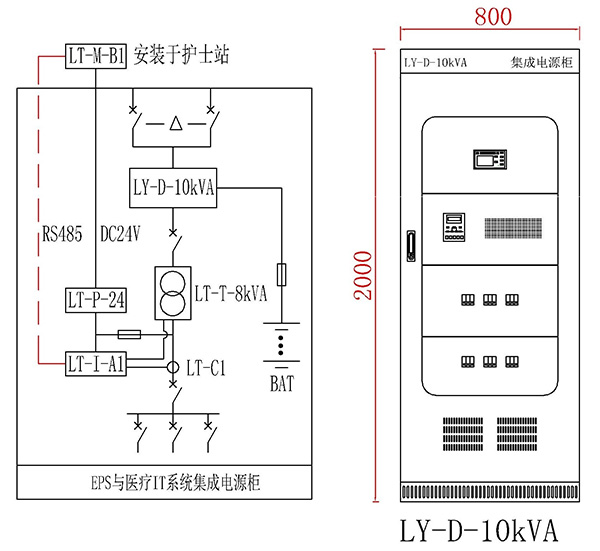

1）適用于小型單間重癥監護室、早產兒室

    1.本方案采用雙電源供電，所有回路均采用IT系統；

    2.單個重癥監護室總負荷約為8kVA；

    3.單個重癥監護室需配置一套EPS-10KVA。

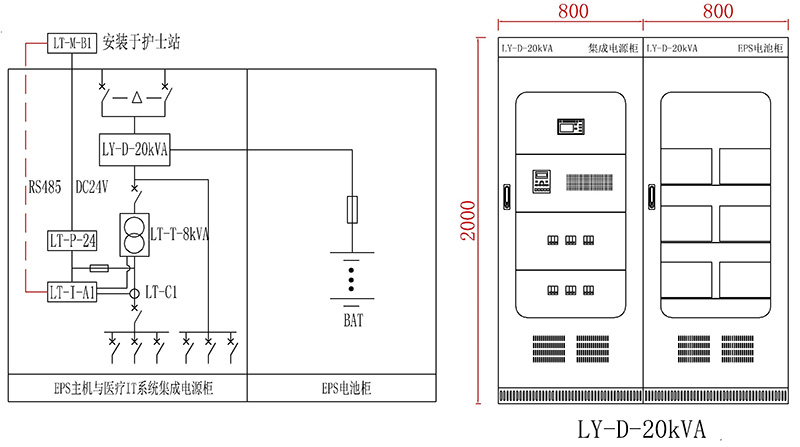

2）適用于小型單間手術室、急癥搶救室、心血管造影檢查室

    1.本方案采用雙電源供電，重要回路采用IT系統，非重要回路采用TN-S系統；

    2.單個手術室醫療IT隔離，電源負荷不超過8kVA；

    3.單個手術書總負荷不超過20kVA，需配置一套EPS-20KVA。

二、集中式供電設計方案

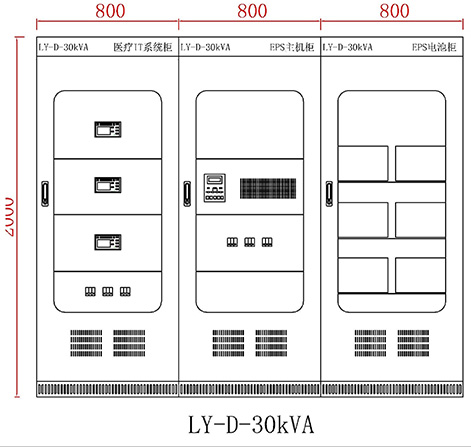

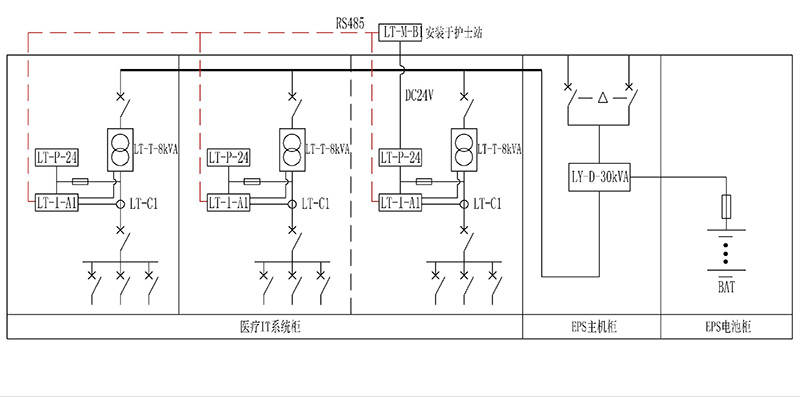

1）中型或大空間重癥監護室、早產兒室

    1.本方案采用雙電源供電，所有回路均采用IT系統；

    2.單個重癥監護室總負荷約為10kVA；

    3.多個重癥監護室集中配置一套集成電源裝置，3個重癥監護室需要EPS-30KVA，單獨設立電源室。

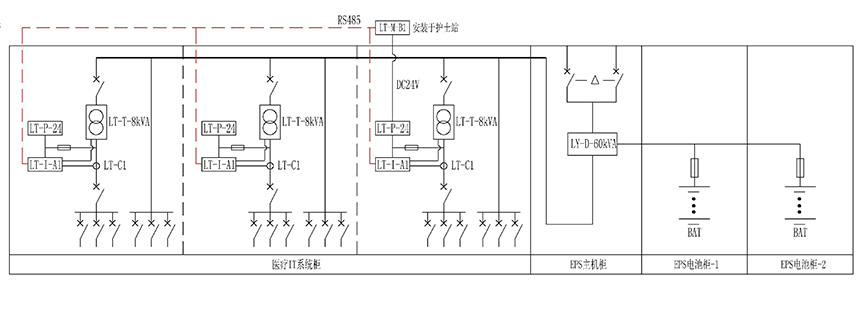

2）適用于中型或大空間手術室、急癥搶救室、心血管造影檢查室

    1.本方案采用雙電源供電，重要回路采用IT系統，非重要回路采用TN-S系統；

    2.單個手術室EPS電源容量約為20kVA；

    3.多個手術室集中配置一套集成電源裝置，3個手術室需要EPS-60KVA，單獨設立電源室。
