概  述

應急電源裝置EPS（Emergency Power Supply），是由電力變流器、儲能裝置（蓄電池）和轉換開關（電子式或機械式）等組合而成的一種電源設備。

化工動力系統應急電源被廣泛應用于合成氨、乙二醇、煤制油等化工項目氣化和空分系統大功率電動機負載，例如氣化系統中的事故油泵、水循環泵、冷卻水泵等，空分系統中的汽輪機頂軸油泵、空壓機頂軸油泵、齒箱盤車電機等。該設備負責在市電故障的情況下，為上述負載供電，有效避免在市電停電時電機停止運轉導致的爆炸等意外事件發生。

參考標準

《消防聯動控制系統》（GB16806-2006）

產品圖片

技術特點

1.動力應急電源系統包括進線柜、直流系統柜、直流出線柜及主機控制柜，各柜功能分工明確，柜內元件布局合理。

2.在市電正常時，動力應急電源系統設有具備遠程/就地轉換功能的就地操作柱，遠程/就地操作由就地操作柱上的轉換開關實現；

3.市電斷電時，動力應急供電系統自動啟動負載或在DCS控制指令（遠程操作）下變頻啟動，拖動市電斷電之前正運行的負載繼續運行；

4.電機應急控制回路的220V控制電源選用UPS電源系統供電。

選型方案

由于化工動力設備運行在粉塵環境的防爆產品，應急電源系統不能在粉塵污染的動力電機附近運行，因此需要將供電、配電、起動、儲能、應急、控制等功能系統，集中設計為一體化組屏系統，安裝于防塵環保的動力廠房。

設計有氣化和空分兩個系統，具體為交流配電系統、充電系統、儲能系統、直流配電系統和軟起系統、應急逆變組成，根據負載動力容量和應急時間，組屏柜體由30臺至60臺組屏。

1. 當EPS電源裝置帶多臺電動機且都啟動時，EPS容量=1.05×（直接啟動的電動機功率之和×5+星三角啟動的電動機功率之和×3+變頻啟動的電動機功率值和×1.1）

2. 當EPS電源裝置帶多臺電動機且都非同時啟動時，EPS容量=1.05×（各個電動機功率之和+直接啟動容量最大的單臺電動機功率X7+星三角啟動容量最大的單臺電動機功率×3+變頻啟動容量最大的電動機功率×1.1）

上述電動機工作還必須滿足以下條件：

a）直接啟動的最大單臺電動機功率是EPS可用容量的1/7以下；

b）星三角啟動的最大的單臺電動機功率是EPS可用容量的1/3以下；

c）變頻啟動的最大的單臺電動機功率是EPS可用容量的9/10以下；

d）按上述條件中的最大數調整EPS的容量來滿足電機工作條件，同時電動機啟動時的順序應為直接啟動的在先，其次是星三角啟動，最后是變頻啟動。

技術參數

規格型號：FEPS-LY-22~500kVA

充電器：輸入市電AC220/380V±15%  50Hz±5%

 充電電壓：DC123V-DC560V

 充電電流：3A-20A

 充電方式：均充、浮充自動轉換

蓄電池

電池種類：密封鉛酸蓄電池

額定電壓：DC108V-480V

備用時間：180min，可根據需求選定30、60、90、120（min）

充電時間：<20h

應急逆變

應急電壓：AC380V±3%  50Hz±1%

輸出波形：正弦波（THD≤5%）

過載能力：≤120%  正常運行

保護功能：輸入欠壓（可強制解除），過壓保護；輸出過載、短路、過熱保護

應急切換：機械切換<0.25s，靜態切換<3ms

噪音：應急時≤50dB

型號規格

本公司產品規格型號齊全，能滿足用戶的多種規格功率設計需求，以下部分主機規格外形尺寸僅供參考，定制型號規格請咨詢客服人員。

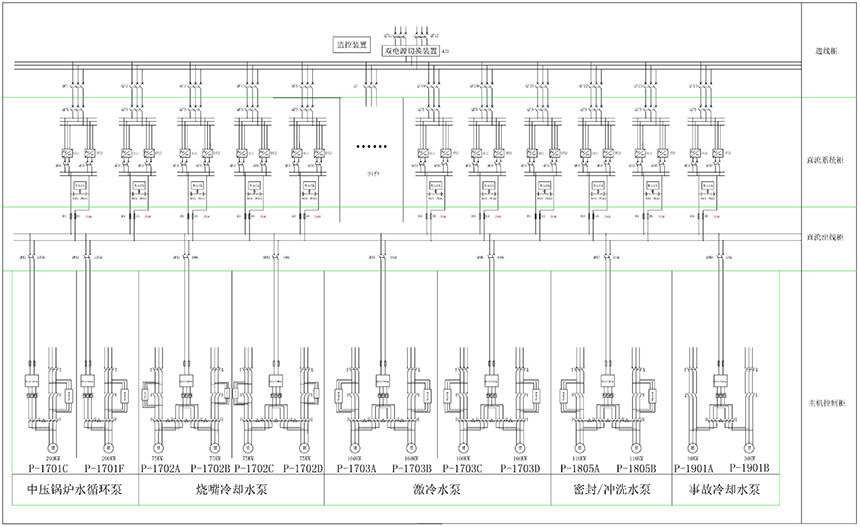

應用方案
